芯片测试中的LDO 电压测试


芯片测试中 检查 LDO 电压(Low Dropout Regulator Voltage) 是一个非常关键的环节,用于验证芯片内部或外部 LDO 是否正常输出稳定的电压,为核心模块提供可靠电源。

1.什么是 LDO 电压测试

LDO(低压差线性稳压器) 通常存在于芯片内部,用于将外部较高电压(如 3.3V)降为内部工作电压(如 1.8V 或 1.2V)。LDO 电压测试的目的是:

  • 检查 LDO 是否正常启动

  • 测量其输出是否在规格范围内(例如 1.8V ± 5%)

  • 验证不同负载、不同电源条件下的稳定性

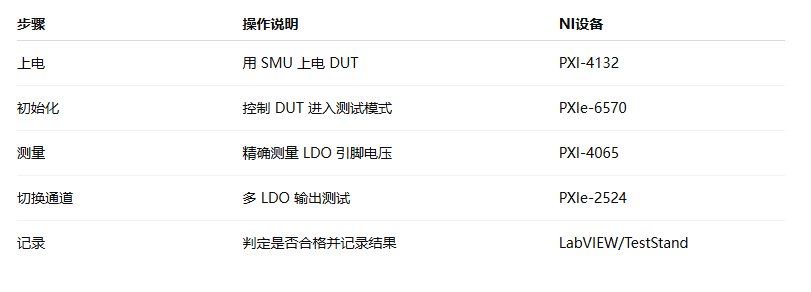

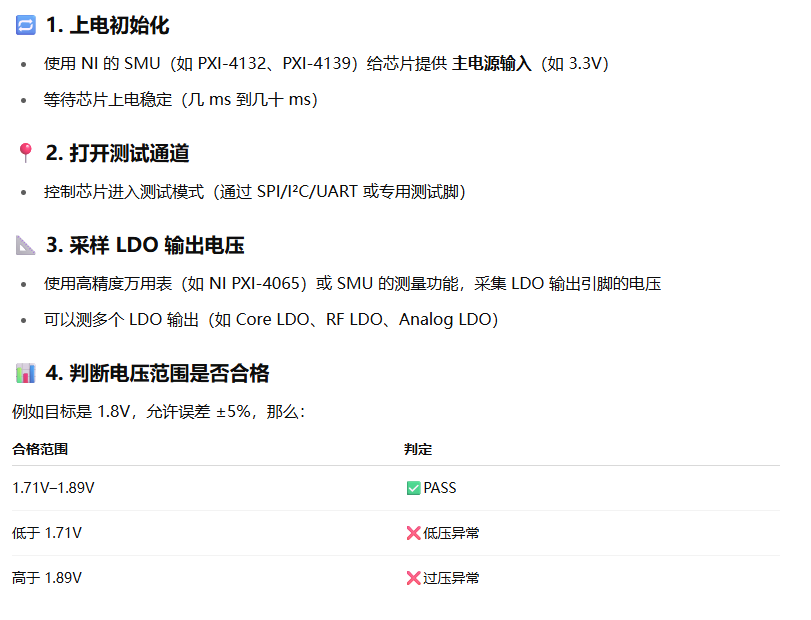

2.LDO 电压测试流程

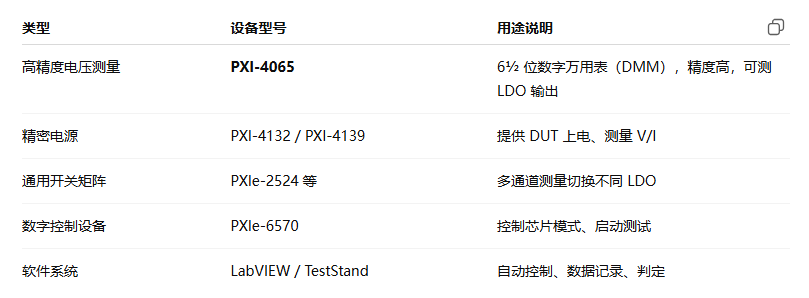

3.NI 推荐设备

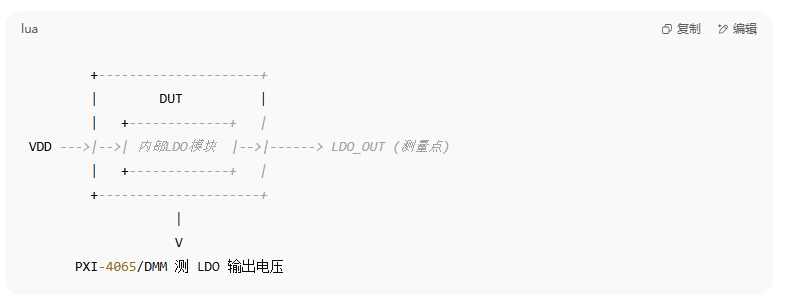

4.测试连接结构示意

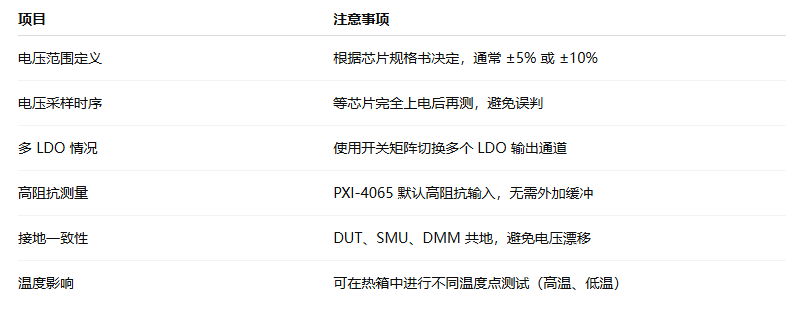

5.测试注意事项

6.总结
