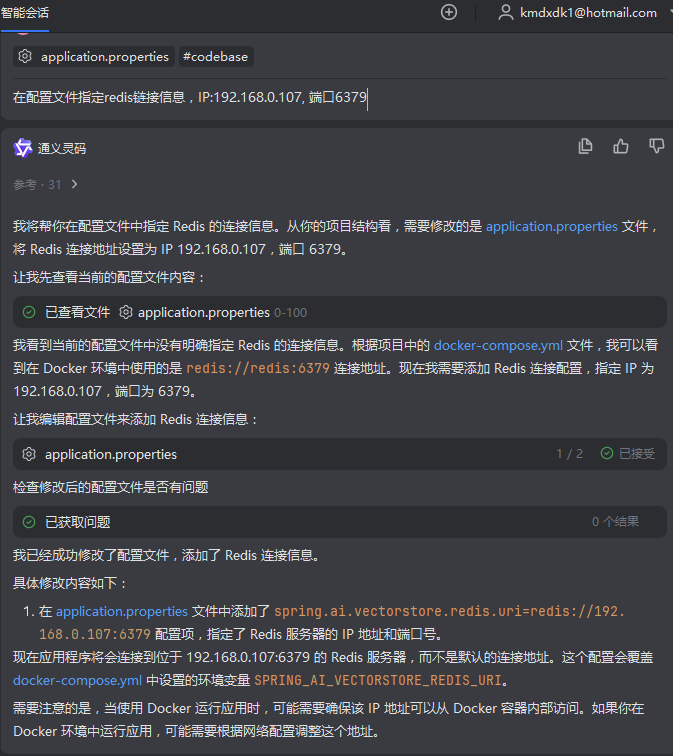

增加功能
通义灵码插件已安装

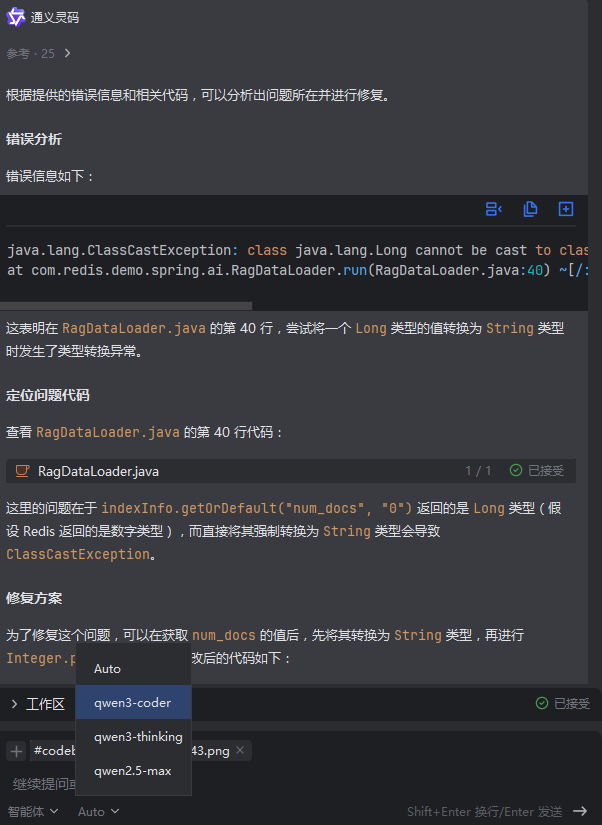

修复BUG
解读工程

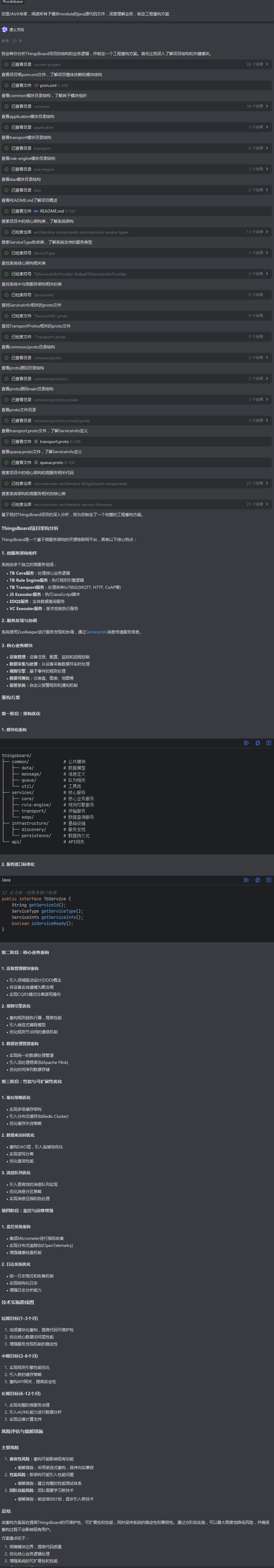

简单工程,提示词来自《AI工具CodeBuddy解读开源项目源代码与框架》
复杂工程

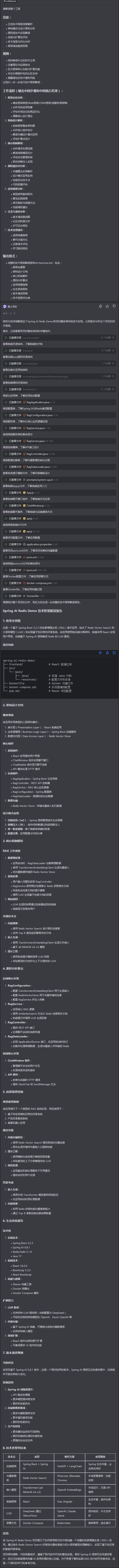

以开源项目大型工程解读,强制指定Qwen3-Coder模型,以4000个+JAVA源代码文件,2次对话完成,输出如下
1. 框架全景图
ThingsBoard 是一个开源的物联网平台,用于数据采集、处理、可视化和设备管理。它基于 Java 技术栈构建,采用模块化架构设计,支持多种物联网协议和大规模设备连接。
1.1 项目定位
- 类型: 物联网平台/微服务框架
- 目标应用场景: 物联网设备管理、数据采集与处理、实时监控与可视化
- 核心功能: 设备管理、规则引擎、数据可视化、告警系统、多协议支持
1.2 技术栈概览
- 后端: Spring Boot 3.2.12 + Java 17
- 前端: Angular + Tailwind CSS
- 数据库: PostgreSQL (主数据) + Cassandra (时序数据) + Redis (缓存)
- 消息队列: Kafka、RabbitMQ、Google Pub/Sub
- 网络通信: Netty
- 协议支持: MQTT、CoAP、HTTP、LwM2M、SNMP
2. 架构设计文档
2.1 整体架构
ThingsBoard 采用微服务架构设计,主要由以下模块组成:
- Application 模块: 主应用模块,整合所有功能
- Common 模块: 公共库,包含核心组件如数据模型、消息处理、传输层等
- DAO 模块: 数据访问层,处理与数据库的交互
- Rule Engine 模块: 规则引擎,处理业务逻辑和事件处理
- Transport 模块: 设备通信传输层,支持多种物联网协议
- UI 模块: 前端用户界面,基于 Angular 实现
2.2 核心组件划分
- 设备管理: 支持设备注册、配置、监控和远程控制
- 规则引擎: 基于事件的规则处理系统,支持复杂的业务逻辑
- 数据处理: 实时数据采集和处理能力
- 可视化: 仪表盘、图表、地图等可视化工具
- 多协议支持: 支持 MQTT、CoAP、HTTP、LwM2M、SNMP 等协议
2.3 设计模式应用
- 微服务架构: 各功能模块解耦,可独立部署
- 事件驱动架构: 使用消息队列进行异步通信
- 插件化设计: 规则引擎支持自定义规则处理逻辑
- 多租户架构: 支持多用户、多组织的隔离和管理
3. 核心机制解析
3.1 请求处理流程
- 设备连接: 设备通过 MQTT、HTTP、CoAP 等协议连接到平台
- 身份验证: Transport 层验证设备身份并建立会话
- 消息处理: 消息通过规则引擎进行处理和路由
- 数据存储: 处理后的数据存储到数据库中
- 可视化展示: 前端从 API 获取数据并展示
3.2 线程模型设计
- Netty 线程模型: 用于处理设备连接和通信
- Actor 模型: 用于处理并发消息和状态管理
- 线程池: 不同类型的任务使用不同的线程池进行处理
3.3 状态管理机制
- 会话管理: 通过 SessionMetaData 管理设备会话状态
- 缓存机制: 使用 Redis 进行数据缓存
- 事务管理: Spring 的事务管理机制确保数据一致性
3.4 依赖注入实现
- Spring Framework: 通过 Spring 的依赖注入机制管理组件依赖
- 组件扫描: 自动扫描和注册组件
4. 源码分析要点
4.1 关键数据模型
- Device: 设备实体,包含设备基本信息、配置等
- RuleChain: 规则链,定义消息处理流程
- RuleNode: 规则节点,实现具体的处理逻辑
- TbMsg: 消息载体,贯穿整个规则引擎处理流程
4.2 规则引擎实现
- 消息传递: 通过 TbMsg 在规则节点间传递消息
- 节点处理: 每个规则节点实现特定的处理逻辑
- 链式处理: 规则链将多个规则节点串联起来
4.3 设备通信处理
- MQTT 协议: 通过 Netty 实现 MQTT 协议处理
- 会话管理: MqttTransportHandler 处理设备会话
- 消息编解码: 使用 Netty 的编解码器处理 MQTT 消息
4.4 性能优化技术点
- 连接池: 数据库连接池优化
- 缓存: Redis 缓存热点数据
- 异步处理: 消息队列实现异步处理
- 批处理: 批量处理提高吞吐量
5. 应用场景指南
5.1 典型使用案例
- 智能能源管理: 监控和管理能源设备
- 车队跟踪: 跟踪车辆位置和状态
- 智能农业: 监控土壤湿度、温度等环境参数
- 工业物联网: 设备监控和预测性维护
5.2 最佳实践
- 规则链设计: 合理设计规则链避免循环和死锁
- 设备管理: 使用设备配置文件统一管理设备类型
- 数据存储: 合理设置数据保留策略
- 安全性: 使用安全的认证和授权机制
5.3 常见陷阱与规避方法
- 规则链复杂性: 避免创建过于复杂的规则链
- 设备连接数: 合理规划服务器资源支持大量设备连接
- 数据存储: 定期清理历史数据避免存储空间不足
5.4 性能调优建议
- 数据库优化: 合理设计索引和查询语句
- 缓存策略: 优化缓存命中率
- 集群部署: 通过集群部署提高系统吞吐量
- 资源监控: 实时监控系统资源使用情况
6. 生态系统报告
6.1 插件/扩展生态
- 规则节点插件: 支持自定义规则节点实现特定业务逻辑
- 设备协议扩展: 可扩展支持新的设备通信协议
- UI 组件扩展: 支持自定义可视化组件
6.2 版本演进路线图
- 持续更新: 定期发布新版本修复 bug 和增加新功能
- 协议支持: 不断增加对新物联网协议的支持
- 性能优化: 持续优化系统性能和稳定性
6.3 社区活跃度分析
- GitHub: 活跃的开源社区
- 文档完善: 详细的官方文档和示例
- 社区支持: 活跃的社区讨论和问题解答
6.4 许可证合规性
- Apache 2.0: 项目采用 Apache 2.0 许可证,允许商业使用和修改
7. 版本演进预测
7.1 技术发展趋势
- 边缘计算: 加强边缘计算能力支持
- AI 集成: 集成机器学习和人工智能功能
- 云原生: 更好地支持 Kubernetes 和容器化部署
- 安全性增强: 持续加强安全功能
7.2 功能演进方向
- 协议扩展: 支持更多物联网协议
- 可视化增强: 提供更丰富的可视化组件
- 数据分析: 增强数据分析和处理能力
- 集成能力: 提高与第三方系统的集成能力
8. 技术选型对比表
特性
ThingsBoard
替代方案
架构
微服务架构
单体架构、SOA
协议支持
MQTT、CoAP、HTTP、LwM2M、SNMP
通常只支持部分协议
规则引擎
内置强大的规则引擎
需要集成第三方规则引擎
可视化
内置丰富的可视化组件
需要集成第三方可视化工具
扩展性
良好的扩展性
扩展性有限
社区支持
活跃的开源社区
社区支持有限
部署方式
支持单机、集群、云部署
部署方式有限
结论
ThingsBoard 是一个功能强大且成熟的物联网平台,具有良好的架构设计和丰富的功能特性。其微服务架构和模块化设计使得系统具有良好的扩展性和维护性。通过支持多种物联网协议和提供强大的规则引擎,ThingsBoard 能够满足各种物联网应用场景的需求。对于需要构建物联网平台的项目,ThingsBoard 是一个值得考虑的选择。
重构方案

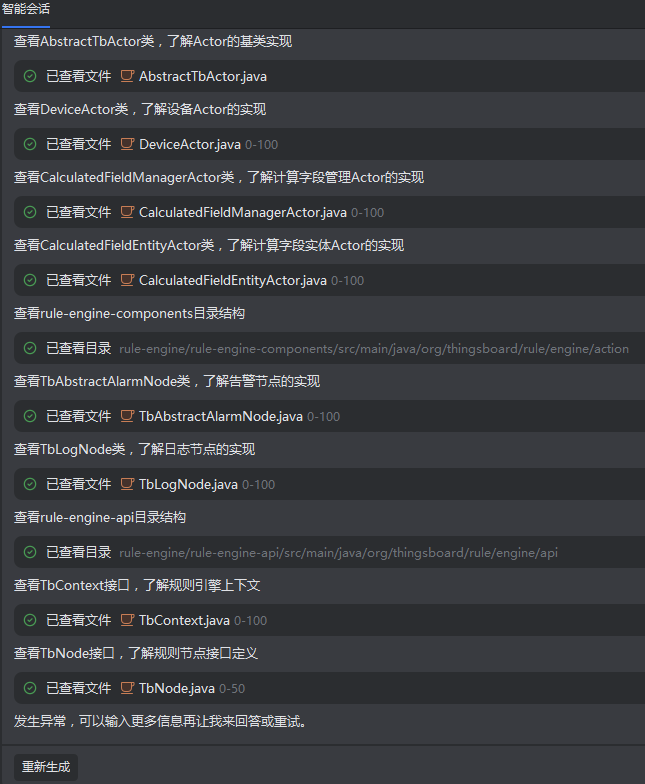

阅读所有java文件,制定重构方案
再次重试成功了
输出结果一般,还是不够详细。

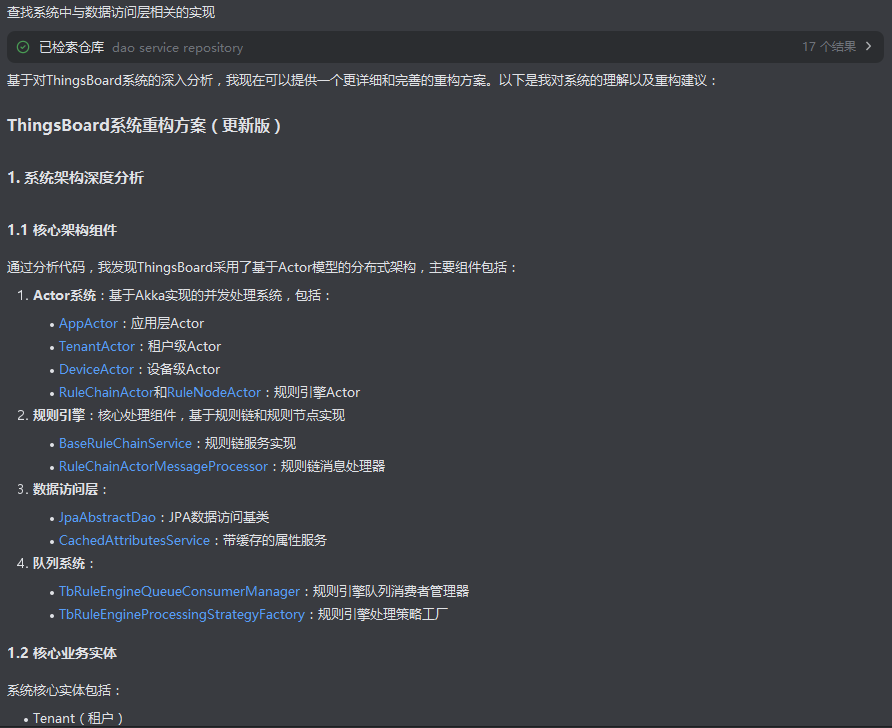

我们可使用如下提示词多轮对话完善方案,从Agent角度可以进行模块规划,逐步分析与汇总
接续阅读代码与分析,可以多回合对话完成任务,更新到方案。
结论
Qwen3-Coder集成于TongYiLingMa插件可以免费使用,对于IDEA/VSCODE相关IDE开发者比较方便。通义灵码模型选择支持 Auto 模式,并新增 Qwen3-Coder 模型。
