一、前言

上节课已经抽象出来了形状和连线，但是没解决程序复用的问题：现在所有的代码是写在窗口中的，如果想在其它程序想实现流程图，只能重新写代码或者复制粘贴代码，没办法简单复用，而且也无法保证功能的完整性和及时性。所以我们本节就来看一下，如何独立出一张“画布”控件，来解决此问题。

相信看完的你，一定会有所收获！

本文地址：https://www.cnblogs.com/lesliexin/p/18985184

二、先看效果

并没有什么特别的效果可看，主要是演示我们独立出来的“画布”控件功能完整性。

我们下面就来讲解如何实现。

三、创建类库及自定义控件

就像上节我们将抽象出来的形状和连线类都放到独立的类库中一样，我们同样将画布控件放到一个单独的类库中：

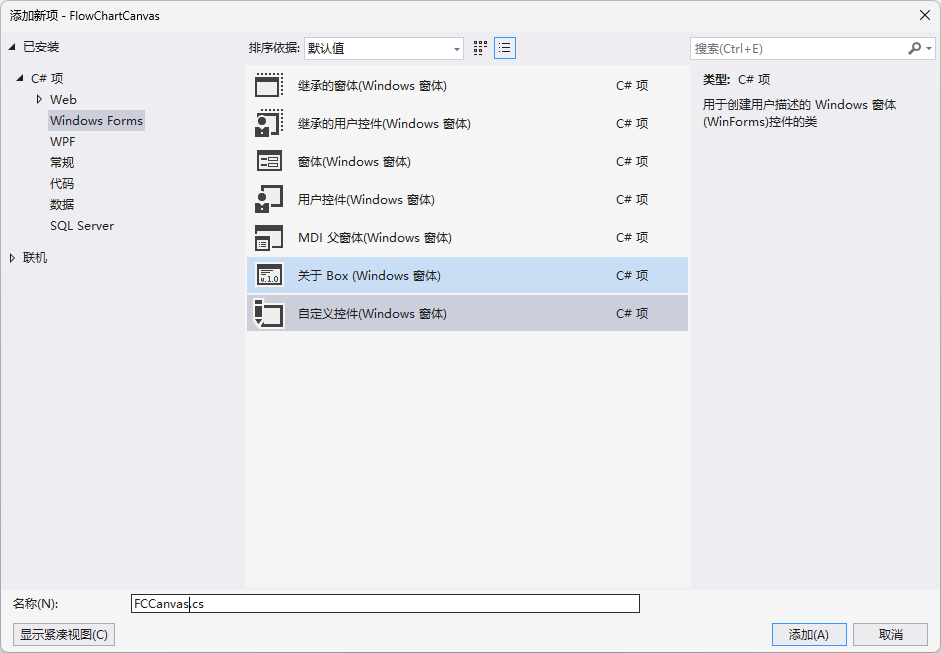

然后我们添加一个“自定义控件”，注意不是“用户控件”：

我们给画布起个名称：FCCanvas，就是FlowChartCanvas的简写。

这里为了方便编写教程，我们在后面增加V1、V2，用来区分。

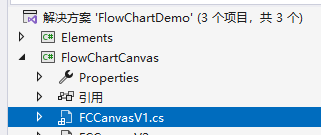

创建好的结构如下：

四、移植代码到自定义控件

现在有了单独的画布控件，我们就将之前在程序中实现代码移植过来，我们在FCCanvasV1上右键->查看代码，进入后台代码。

1，双缓冲

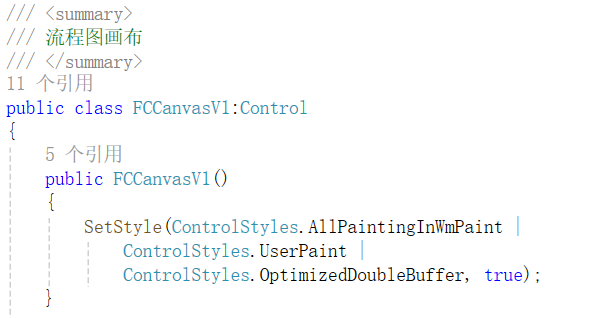

首要的，我们在构造函数中添加开启双缓冲的代码：

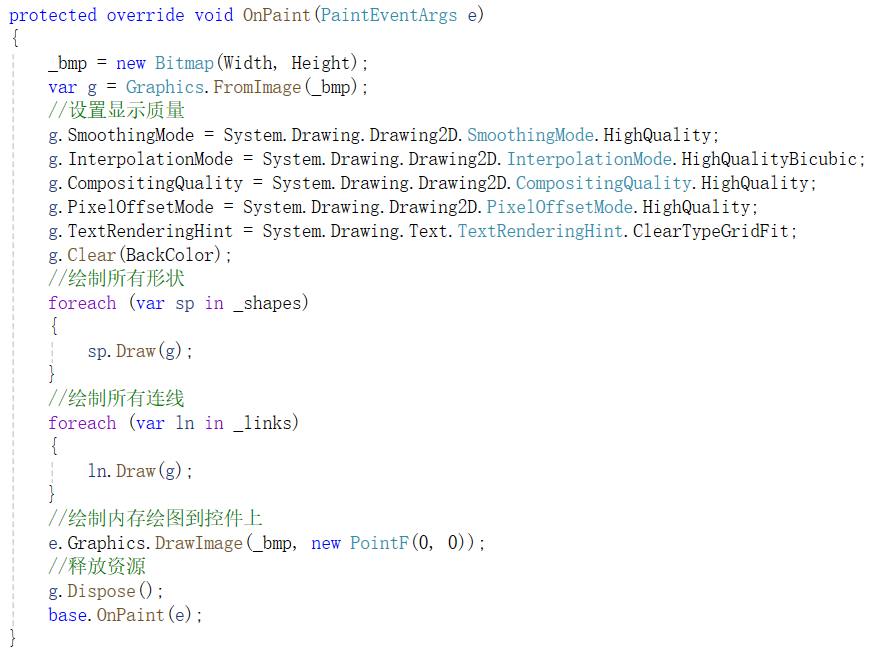

2，重写OnPaint

有过自定义控件的读者会知道，自定义控件就相当于一个“画布”，控制所展示的内容全是我们用代码“画”上去的，而绘制的方法就是在OnPaint方法中。

我们将之前代码里的DrawAll方法里的代码复制进来：

因为已经在OnPaint方法中，所以不再需要传入Graphics对象，直接使用e.Graphics即可，此即当前控件的对象。

2，重写鼠标相关事件

我们之前是在panel控件上操作，现在我们是在整个控件上操作，所以我们需要重写下相关事件，这些可重写的方法一般都是以On开头，如：OnMouseDown等。

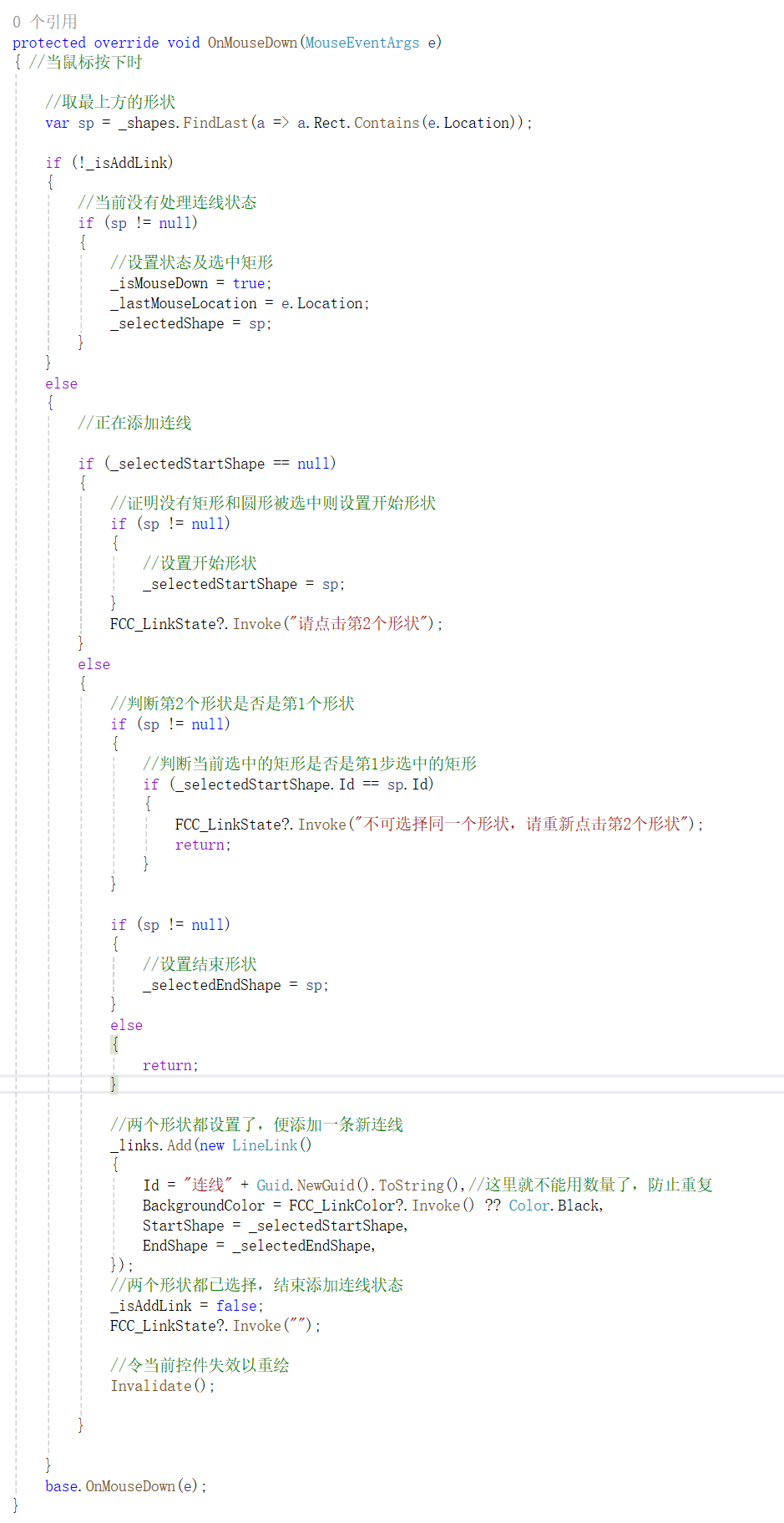

2.1，OnMouseDown

我们将之前代码中的MouseDown中的代码拷贝进来：

这里的变化有三点：

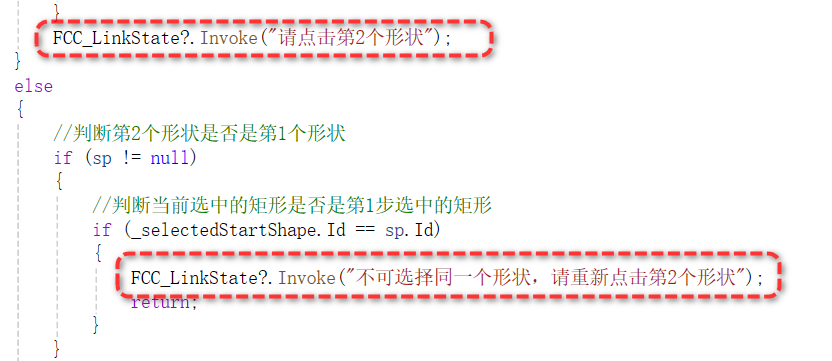

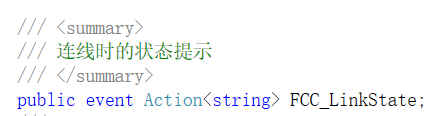

一是提示文本我们这里改为了触发事件的方式，我们定义了一个事件，通知订阅者使用，至于是否显示提示内容及如何显示提示内容我们控件不作管理。

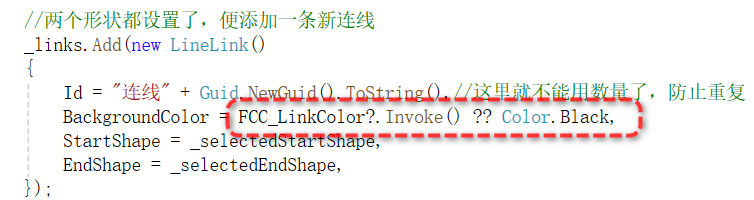

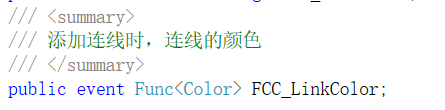

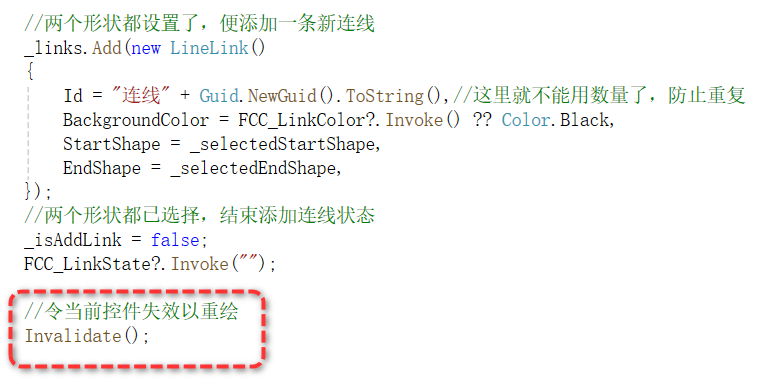

二是添加连线时，连线的颜色不再是随机生成，也是触发一个事件，由调用方决定连线的颜色是什么：

为了防止调用方不订阅此事件，我们会默认连线颜色为黑色。

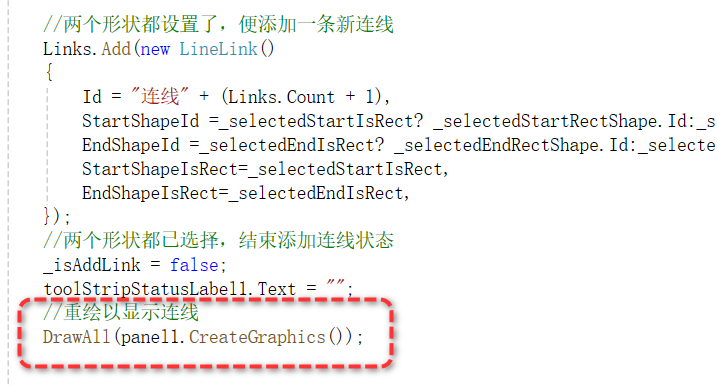

三是发起重新绘制的方式不一样了，之前是直接调用绘制所有方法DrawAll：

而现在我们也没有了DrawAll方法，DrawAll的实现被我们移植到了OnPaint方法中。所以我们直接调用控件自带的无效方法Invalidate()，来使窗口重绘：

内部逻辑简单而言就是：当我们调用Invalidate()后，系统会自动调用OnPaint方法，进而重绘。而这也是自定义控件的基础逻辑。

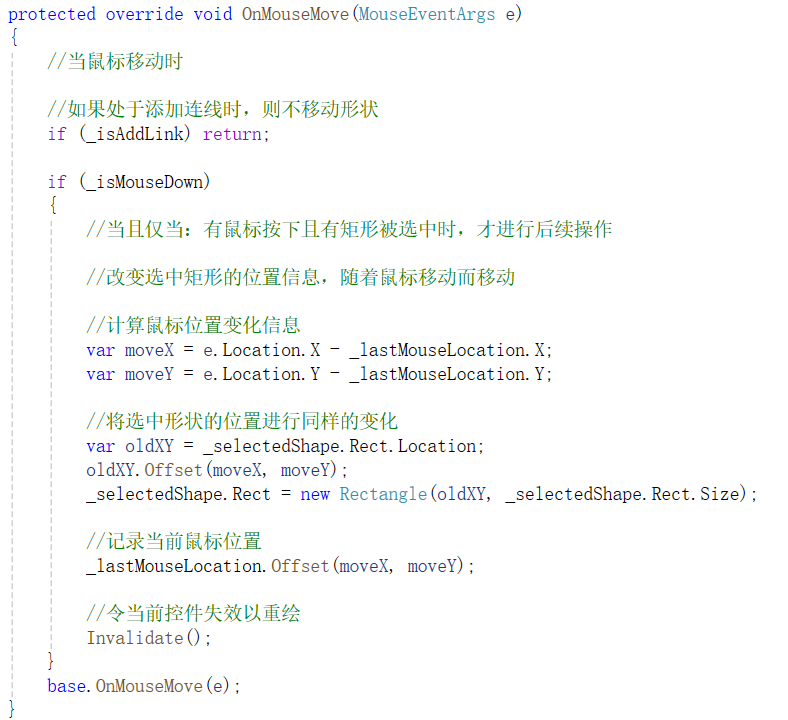

2.2，OnMouseMove

同样的，我们将之前代码中的MouseMove中的代码拷贝进来：

可以看到几乎一样，也是最后一步改为调用无效方法Invalidate()，来使窗口重绘。

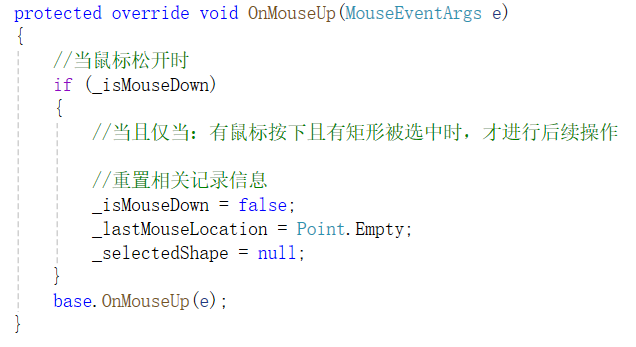

2.3，OnMouseUp

同理：

3，形状集合、连线集合等定义

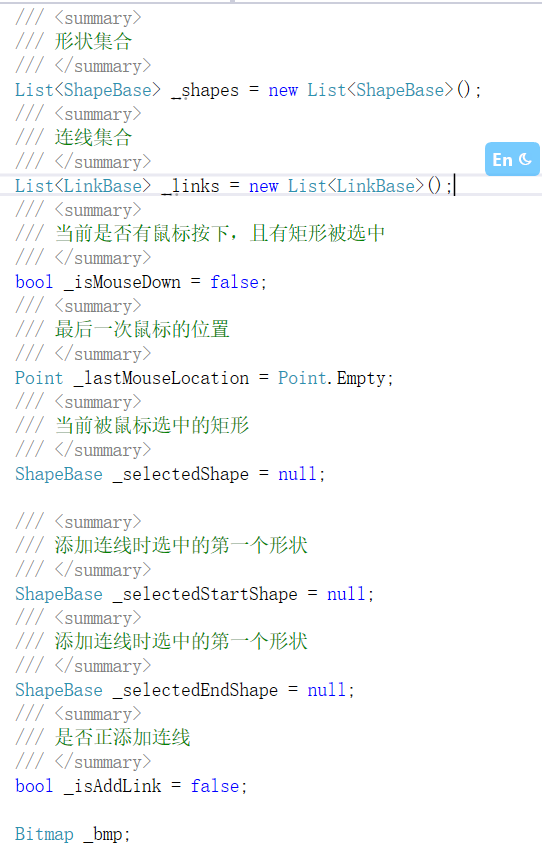

我们现在基本的实现都有了，那么就把之前的一些私有变量拿过来，像形状集合、连线集合、连线状态等：

4，公共方法

现在整个FCCanvasV1内部已经自洽了，但是有个问题：如何与外部交互？如何添加形状？

我们现在就来开放一些公共方法，来实现与外部的交互。

4.1，添加形状方法

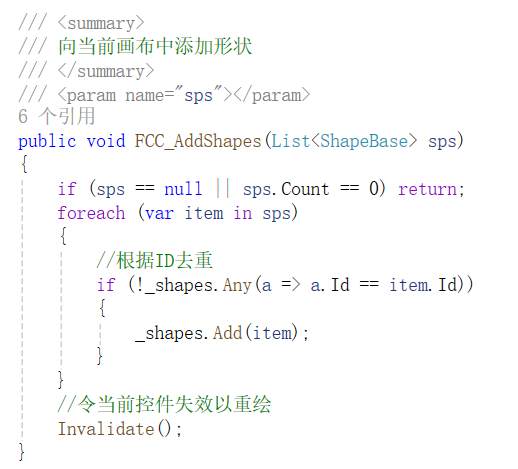

最核心的也是最基本的功能，就是添加形状的方法：

我们的方法支持一次添加多个形状，而且添加形状时会自动判断是否已经添加过。

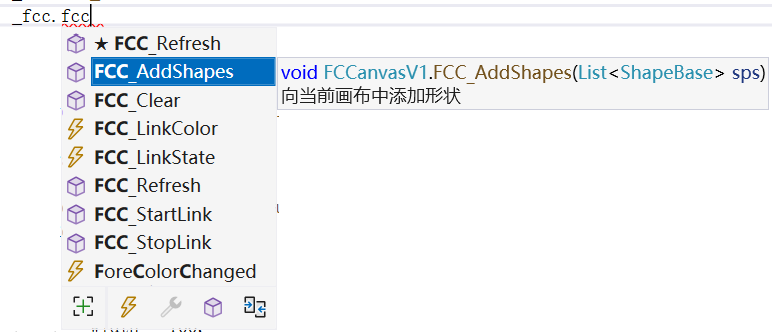

注：我们看到方法名带了个前缀：FCC_，这样写看似不优雅，但是对于后续的开发和使用却有很大的便利，我们统一前缀，这样在写代码时敲入前缀就能看到所有的方法，而不需要再去思考，特别是对于其它人而言，不熟悉的情况下只能去看类的定义里有哪些方法才能去调用，而不像现在这样这么方便。这是经验之谈，当然加不加前缀完全是个人自由，想怎么写就怎么写，并不会影响功能。

4.2，清空方法

我们添加一个清空当前画布中所有形状和连线的方法，用于复原：

4.3，刷新方法

我们虽然可以通过调用控件的Invalidate()方法来刷新，但是不够直观，我们直接将其封装为一个方法：

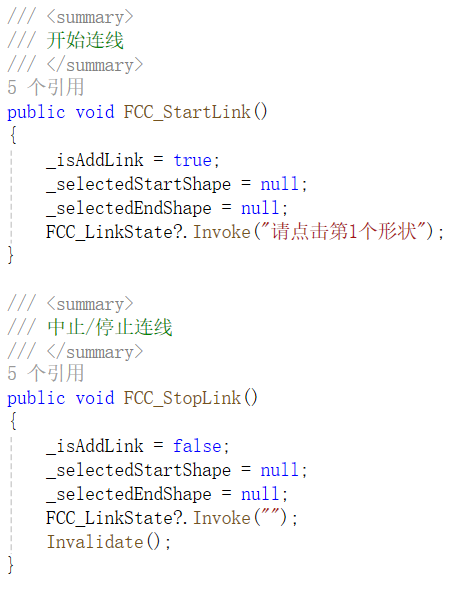

4.4，添加连线和中止连线方法

我们目前的程序支持添加连线和中止添加连线，所以我们同样开放出这两个方法：

好了，到此为止，我们的V1版画布就已经完成了，可以实现之前课程里的所有效果了。下面是完整代码，大家可查看和尝试：

点击查看代码

using Elements;
using Elements.Links;
using System;
using System.Collections.Generic;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;

namespace FlowChartCanvas
{
    //注：随文说明：不是【用户控件】，直接在类继承CONTROL

    /// <summary>
    /// 流程图画布
    /// </summary>
    public class FCCanvasV1:Control
    {
        public FCCanvasV1()
        {
            SetStyle(ControlStyles.AllPaintingInWmPaint |
                ControlStyles.UserPaint |
                ControlStyles.OptimizedDoubleBuffer, true);
        }

        #region 公共事件

        /// <summary>
        /// 连线时的状态提示
        /// </summary>
        public event Action<string> FCC_LinkState;
        /// <summary>
        /// 添加连线时，连线的颜色
        /// </summary>
        public event Func<Color> FCC_LinkColor;

        #endregion

        #region 公共属性



        #endregion

        #region 公共方法

        //注：文章中说明，为了方便查看和演示有哪些方法和属性，所以固定开头，可依喜好不要此开头

        /// <summary>
        /// 向当前画布中添加形状
        /// </summary>
        /// <param name="sps"></param>
        public void FCC_AddShapes(List<ShapeBase> sps)
        {
            if (sps == null || sps.Count == 0) return;
            foreach (var item in sps)
            {
                //根据ID去重
                if (!_shapes.Any(a => a.Id == item.Id))
                {
                    _shapes.Add(item);
                }
            }
            //令当前控件失效以重绘
            Invalidate();
        }

        /// <summary>
        /// 清空画布中的形状和连线
        /// </summary>
        public void FCC_Clear()
        {
            _shapes.Clear();
            _links.Clear();
            Invalidate();
        }

        /// <summary>
        /// 刷新当前画布
        /// </summary>
        public void FCC_Refresh()
        {
            Invalidate();
        }

        /// <summary>
        /// 开始连线
        /// </summary>
        public void FCC_StartLink()
        {
            _isAddLink = true;
            _selectedStartShape = null;
            _selectedEndShape = null;
            FCC_LinkState?.Invoke("请点击第1个形状");
        }

        /// <summary>
        /// 中止/停止连线
        /// </summary>
        public void FCC_StopLink()
        {
            _isAddLink = false;
            _selectedStartShape = null;
            _selectedEndShape = null;
            FCC_LinkState?.Invoke("");
            Invalidate();
        }

        #endregion

        #region 私有属性

        /// <summary>
        /// 形状集合
        /// </summary>
        List<ShapeBase> _shapes = new List<ShapeBase>();
        /// <summary>
        /// 连线集合
        /// </summary>
        List<LinkBase> _links = new List<LinkBase>();
        /// <summary>
        /// 当前是否有鼠标按下，且有矩形被选中
        /// </summary>
        bool _isMouseDown = false;
        /// <summary>
        /// 最后一次鼠标的位置
        /// </summary>
        Point _lastMouseLocation = Point.Empty;
        /// <summary>
        /// 当前被鼠标选中的矩形
        /// </summary>
        ShapeBase _selectedShape = null;

        /// <summary>
        /// 添加连线时选中的第一个形状
        /// </summary>
        ShapeBase _selectedStartShape = null;
        /// <summary>
        /// 添加连线时选中的第一个形状
        /// </summary>
        ShapeBase _selectedEndShape = null;
        /// <summary>
        /// 是否正添加连线
        /// </summary>
        bool _isAddLink = false;

        Bitmap _bmp;
        #endregion

        #region 私有方法

        #endregion

        #region 重写方法

        protected override void OnPaint(PaintEventArgs e)
        {
            _bmp = new Bitmap(Width, Height);
            var g = Graphics.FromImage(_bmp);
            //设置显示质量
            g.SmoothingMode = System.Drawing.Drawing2D.SmoothingMode.HighQuality;
            g.InterpolationMode = System.Drawing.Drawing2D.InterpolationMode.HighQualityBicubic;
            g.CompositingQuality = System.Drawing.Drawing2D.CompositingQuality.HighQuality;
            g.PixelOffsetMode = System.Drawing.Drawing2D.PixelOffsetMode.HighQuality;
            g.TextRenderingHint = System.Drawing.Text.TextRenderingHint.ClearTypeGridFit;
            g.Clear(BackColor);
            //绘制所有形状
            foreach (var sp in _shapes)
            {
                sp.Draw(g);
            }
            //绘制所有连线
            foreach (var ln in _links)
            {
                ln.Draw(g);
            }
            //绘制内存绘图到控件上
            e.Graphics.DrawImage(_bmp, new PointF(0, 0));
            //释放资源
            g.Dispose();
            base.OnPaint(e);
        }

        protected override void OnMouseDown(MouseEventArgs e)
        { //当鼠标按下时

            //取最上方的形状
            var sp = _shapes.FindLast(a => a.Rect.Contains(e.Location));

            if (!_isAddLink)
            {
                //当前没有处理连线状态
                if (sp != null)
                {
                    //设置状态及选中矩形
                    _isMouseDown = true;
                    _lastMouseLocation = e.Location;
                    _selectedShape = sp;
                }
            }
            else
            {
                //正在添加连线

                if (_selectedStartShape == null)
                {
                    //证明没有矩形和圆形被选中则设置开始形状
                    if (sp != null)
                    {
                        //设置开始形状
                        _selectedStartShape = sp;
                    }
                    FCC_LinkState?.Invoke("请点击第2个形状");
                }
                else
                {
                    //判断第2个形状是否是第1个形状
                    if (sp != null)
                    {
                        //判断当前选中的矩形是否是第1步选中的矩形
                        if (_selectedStartShape.Id == sp.Id)
                        {
                            FCC_LinkState?.Invoke("不可选择同一个形状，请重新点击第2个形状");
                            return;
                        }
                    }

                    if (sp != null)
                    {
                        //设置结束形状
                        _selectedEndShape = sp;
                    }
                    else
                    {
                        return;
                    }

                    //两个形状都设置了，便添加一条新连线
                    _links.Add(new LineLink()
                    {
                        Id = "连线" + Guid.NewGuid().ToString(),//这里就不能用数量了，防止重复
                        BackgroundColor = FCC_LinkColor?.Invoke() ?? Color.Black,
                        StartShape = _selectedStartShape,
                        EndShape = _selectedEndShape,
                    });
                    //两个形状都已选择，结束添加连线状态
                    _isAddLink = false;
                    FCC_LinkState?.Invoke("");

                    //令当前控件失效以重绘
                    Invalidate();

                }

            }
            base.OnMouseDown(e);
        }

        protected override void OnMouseMove(MouseEventArgs e)
        {
            //当鼠标移动时

            //如果处于添加连线时，则不移动形状
            if (_isAddLink) return;

            if (_isMouseDown)
            {
                //当且仅当：有鼠标按下且有矩形被选中时，才进行后续操作

                //改变选中矩形的位置信息，随着鼠标移动而移动

                //计算鼠标位置变化信息
                var moveX = e.Location.X - _lastMouseLocation.X;
                var moveY = e.Location.Y - _lastMouseLocation.Y;

                //将选中形状的位置进行同样的变化
                var oldXY = _selectedShape.Rect.Location;
                oldXY.Offset(moveX, moveY);
                _selectedShape.Rect = new Rectangle(oldXY, _selectedShape.Rect.Size);

                //记录当前鼠标位置
                _lastMouseLocation.Offset(moveX, moveY);

                //令当前控件失效以重绘
                Invalidate();
            }
            base.OnMouseMove(e);
        }

        protected override void OnMouseUp(MouseEventArgs e)
        {
            //当鼠标松开时
            if (_isMouseDown)
            {
                //当且仅当：有鼠标按下且有矩形被选中时，才进行后续操作

                //重置相关记录信息
                _isMouseDown = false;
                _lastMouseLocation = Point.Empty;
                _selectedShape = null;
            }
            base.OnMouseUp(e);
        }

        #endregion

    }
}

五、使用画布控件

我们的画布控件已经完成，下面就来看一下如何去使用它。

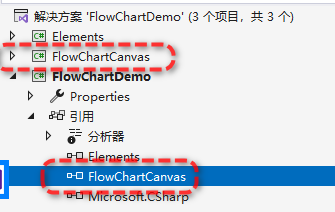

1，引用画布类库

因为我们的画布在独立的类库中，所以我们先引用类库：

2，添加画布控件

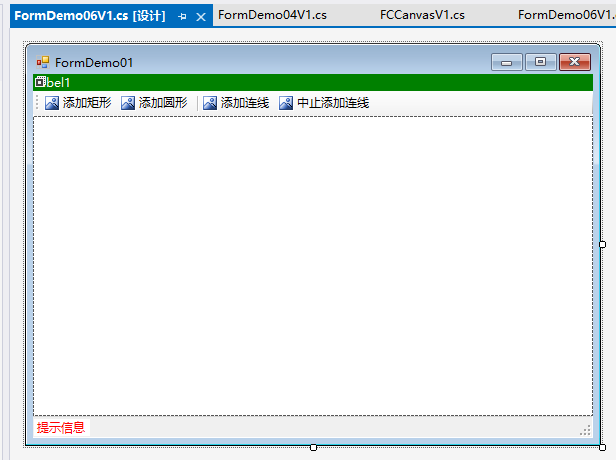

首先，界面与之前并无变化：

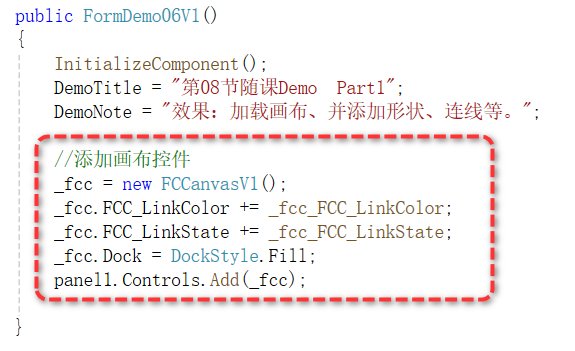

不过我们不再在中间的panel中绘制，而是将我们的画布控件添加到panel当中。我们在构造函数中使用代码的方式添加控件：

当然也可以能通过工具箱拖动添加，不过不太建议，特别当自定义控件复杂的情况下，代码的方式更好控制和编写。

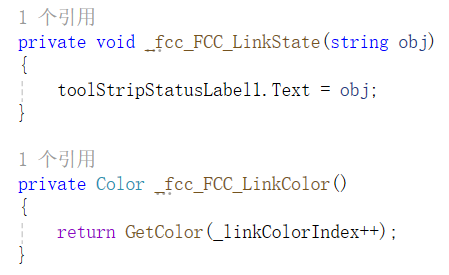

我们订阅两个事件，分别用来设置状态文本和获取颜色：

3，按钮调用画布方法

现在这些按钮不再自行实现了，而是直接调用画布的对应方法即可。

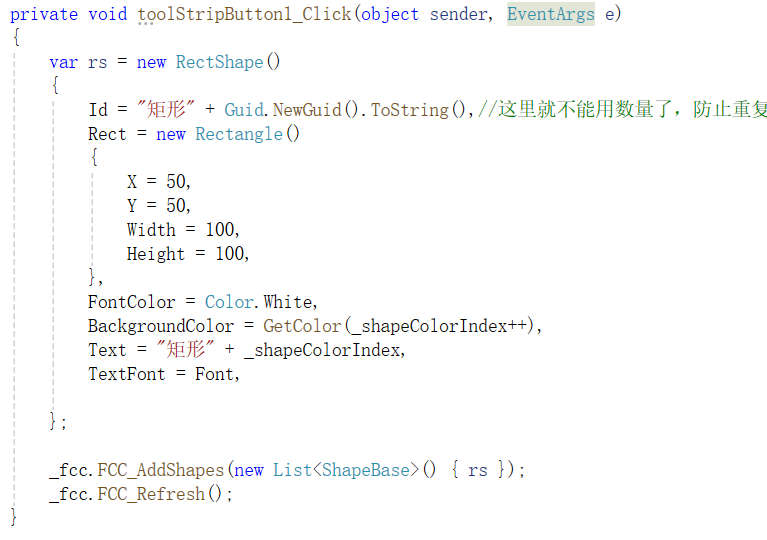

3.1，添加矩形按钮

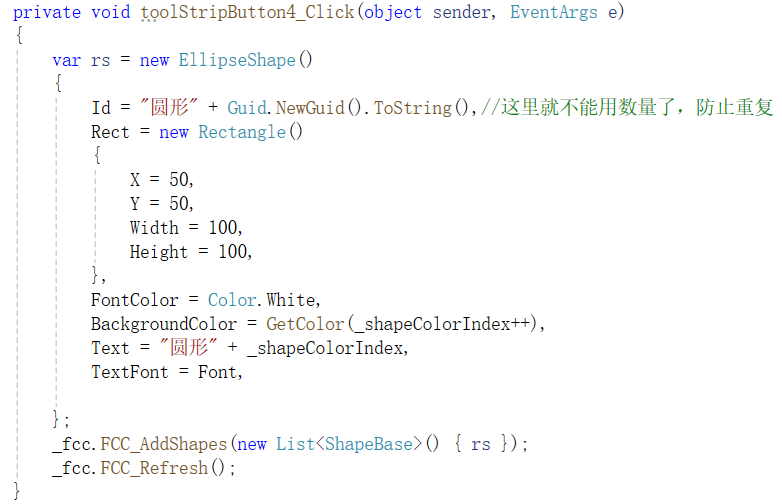

3.2，添加圆形按钮

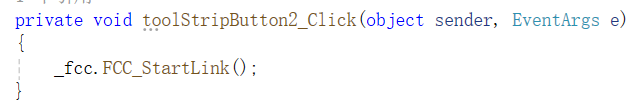

3.3，开始连线

3.4，中止连线

好了，到此为止我们就已经实现了之前课程里的效果。

下面是完整代码，大家可自己查看和编译：

点击查看代码

using Elements;
using Elements.Links;
using Elements.Shapes;
using FlowChartCanvas;
using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;

namespace FlowChartDemo
{
    public partial class FormDemo06V1 : FormBase
    {
        public FormDemo06V1()
        {
            InitializeComponent();
            DemoTitle = "第08节随课Demo  Part1";
            DemoNote = "效果：加载画布、并添加形状、连线等。";

            //添加画布控件
            _fcc = new FCCanvasV1();
            _fcc.FCC_LinkColor += _fcc_FCC_LinkColor;
            _fcc.FCC_LinkState += _fcc_FCC_LinkState;
            _fcc.Dock = DockStyle.Fill;
            panel1.Controls.Add(_fcc);

        }

        private void _fcc_FCC_LinkState(string obj)
        {
            toolStripStatusLabel1.Text = obj;
        }

        private Color _fcc_FCC_LinkColor()
        {
            return GetColor(_linkColorIndex++);
        }

        FCCanvasV1 _fcc;

        /// <summary>
        /// 形状颜色序号
        /// </summary>
        int _shapeColorIndex = 0;
        /// <summary>
        /// 连线颜色序号
        /// </summary>
        int _linkColorIndex = 0;

        /// <summary>
        /// 获取不同的背景颜色
        /// </summary>
        /// <param name="i"></param>
        /// <returns></returns>
        Color GetColor(int i)
        {
            switch (i)
            {
                case 0: return Color.Red;
                case 1: return Color.Green;
                case 2: return Color.Blue;
                case 3: return Color.Orange;
                case 4: return Color.Purple;
                default: return Color.Red;
            }
        }

        private void toolStripButton1_Click(object sender, EventArgs e)
        {
            var rs = new RectShape()
            {
                Id = "矩形" + Guid.NewGuid().ToString(),//这里就不能用数量了，防止重复
                Rect = new Rectangle()
                {
                    X = 50,
                    Y = 50,
                    Width = 100,
                    Height = 100,
                },
                FontColor = Color.White,
                BackgroundColor = GetColor(_shapeColorIndex++),
                Text = "矩形" + _shapeColorIndex,
                TextFont = Font,

            };

            _fcc.FCC_AddShapes(new List<ShapeBase>() { rs });
            _fcc.FCC_Refresh();
        }

        private void toolStripButton4_Click(object sender, EventArgs e)
        {
            var rs = new EllipseShape()
            {
                Id = "圆形" + Guid.NewGuid().ToString(),//这里就不能用数量了，防止重复
                Rect = new Rectangle()
                {
                    X = 50,
                    Y = 50,
                    Width = 100,
                    Height = 100,
                },
                FontColor = Color.White,
                BackgroundColor = GetColor(_shapeColorIndex++),
                Text = "圆形" + _shapeColorIndex,
                TextFont = Font,

            };
            _fcc.FCC_AddShapes(new List<ShapeBase>() { rs });
            _fcc.FCC_Refresh();
        }

        private void toolStripButton2_Click(object sender, EventArgs e)
        {
            _fcc.FCC_StartLink();
        }

        private void toolStripButton3_Click(object sender, EventArgs e)
        {

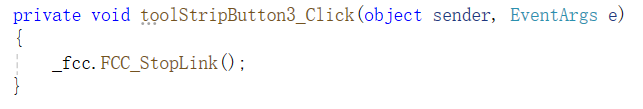

            _fcc.FCC_StopLink();
        }

    }


}

六、结语

可以看到我们更多的是使用，而不是编写。有了我们自定义的画布控件，完全不需要过多的考虑，只需要调用画布的方法就行了，复用性很强。

现在所有的角色都已登场，后面就要在这个地基上添砖加瓦，构造我们自己的流程图。

我们下节课就来添加一些其它的形状，如：菱形、平行四边形、圆角矩形等，到时候会发现原来这么的顺理成章，敬请期待。

感谢大家的观看，本人水平有限，文章不足之处欢迎大家评论指正。
